产品简介 / PRODUCT INTRODUCTION

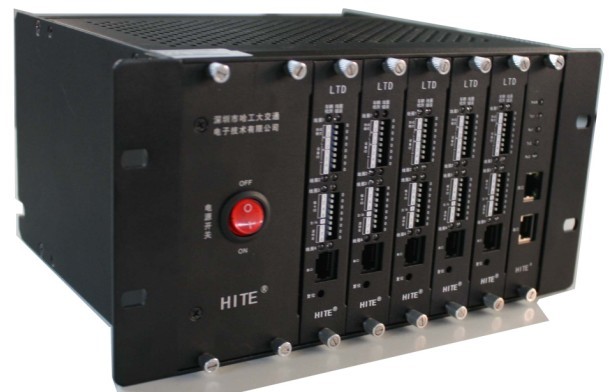

LTD-2xx系列线圈车辆检测器是深圳市哈工大交通电子技术有限公司（以下简称：哈工大交通）自主研发的多车道线圈车辆检测器，用于高速公路及快速路、城市道路、隧道等信息化系统的交通信息检测。

LTD-2xx系列线圈车辆检测器采用分布式、模块化的设计，每台检测器由一个数据通信管理单元和若干个基本检测单元组成，数据通信管理单元与基本检测单元通过CAN总线实现数据链接。每个基本检测单元是一块4通道线圈车辆检测卡，可以接入4个环形线圈，具有完整独立的车辆检测功能、数据存储功能、数据统计功能，可以实时检测所检测车道的交通流量、车辆速度、车辆长度等交通流信息。

其中，LTD-202AME是专门针对隧道应用所设计的双车道车辆检测器。

产品功能 / PRODUCT FUNCTION

1、交通流参数检测

LTD-2xx系列线圈车辆检测器可检测：车流量、瞬时速度和平均速度、平均车头时距、占有率、车辆长度与速度分类等交通流参数。

2、统计数据输出

通过RS232串行接口、RS485串行接口、以太网RJ45接口按照设定的统计时间间隔输出统计数据，同时这个接口也用来对检测器的工作参数进行设置。连接器采用标准的RJ45。输出的波特率可以在1200~57600bps之间设定。

3、实时数据输出

通过RS232串行接口、RS485输出实时数据。根据用户的设定条件，每检测到一辆车，就从这个接口输出车辆速度、车辆长度等瞬时数据，输出波特率为9600bps。

4、OC输出

每个检测卡提供了OC输出接口，根据工作参数的配置，开关量输出信号的极性可以选择上升沿（高电平）有效或者下降沿（低电平）有效，输出模式可以在通过、存在、延迟、扩展等四种模式中选择。

5、数据存储

LTD-2xx系列线圈车辆检测器内置了非易失性存储器，可以对检测数据进行存储。最大存储2048条日志记录，最大保存时间可达到一年。

6、时钟计时

LTD-2xx系列线圈车辆检测器内置实时日历时钟单元，时钟计时精确度可以达到1毫秒。断电时的时钟保精度维持时间可达30天。

7、工作参数设置

灵敏度调节、工作频率选择、统计时间间隔设定、开关量输入输出模式设定、检测功能设置。

8、维护功能

产品特点 / PRODUCT FEATURES

1)整体结构采用分布式、模块化设计，可维护性和可靠性高

2)高稳定振荡电路技术---频率波动 <2×10^-5Hz

3)快速高精度频率检测技术---单通道/四通道320 μs，测量误差<2×10^-5Hz

4)采用高速通道顺序扫描技术---消除通道线圈间串音干扰

5)每通道4种振荡频率选择开关---消除多卡线圈间串音干扰

6)基本频率实时更新技术---大大提高了检测的准确率

7)双灵敏度车辆检测专利技术---双254级灵敏度调节范围

8)车辆在线圈上的存在时间设定---可以在1-65535秒之间任意设定

9)二维车型分类专利技术---通过车辆底盘长度和底盘高度进行分类

10)双向逻辑检测功能---正行和逆行检测

11)双向数据检测功能---同时检测正行和逆行的车长、车速等数据

12)双通道协议输出方式---同时提供两个RS232/RS485串行接口，分别输出统计数据和实时数据。

13)独立配置数字IO输出---每个检测卡对应每个检测线圈提供相应开关量输出，开关量输出结构用光电耦合进行隔离

14)每通道4种数字量输出方式---通过型、存在型、扩展型、延迟型，后三种存在时间可在1-65535秒之间任意设定

15)完善线圈接入防雷技术----3重防雷(半导体、隔离变压器、光隔离)

产品指标 / PRODUCT DATE

注：具体型号的指标参数请联系公司业务人员。
