视频交通事件检测器系统应用方案

概述

VTD系列视频交通事件检测器采用全画面多目标跟踪与识别技术,综合处理和分析来自道路监控摄像机的视频图像,对道路交通事件以及过程进行实时检测、报警、记录、传输、统计,同时检测和统计道路交通流参数。所检测的交通事件包括停车、逆行、抛撒物、拥堵、烟雾、火焰、行人等。当检测到交通事件后,视频交通事件检测器能够记录事件发生时刻前后各一段时间的视频图像,同时发出报警信息。所检测的道路交通流参数包括:车流量、平均车速、占有率、车头时距、车辆长度分类等。 该系列产品支持模拟视频、标清数字视频、高清数字视频三种输入格式的信号,单台设备可以处理1~4路(高清)或1~8路(标清)视频信号。


应用方案

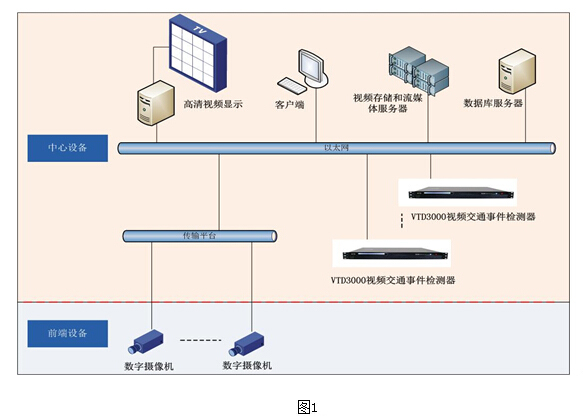

采用哈工大交通公司的视频交通事件检测器构成如图1所示的“道路视频交通事件检测系统”。该系统主要由摄像机、视频信号传输与分配系统、视频交通事件检测器、网络传输设备、视频交通事件数据服务器、管理客户端以及运行其中的视频交通信息采集系统管理软件等部分组成。

视频交通事件检测器系统应用方案

摄像机
摄像机作为图像传感器直接获取道路监控的图像,图像通过传输平台传输到监控中心后以数字视频的方式被馈送到视频交通事件检测器中。 系统支持数字标清和数字高清摄像机,最大支持500w像素的高清数字摄像机。支持包括固定式摄像机、云台式摄像机、高速球式摄像机等多种摄像机的全画面检测。

视频信号传输与分配系统
视频信号传输与分配系统包括两个部分,一个是远程图像传输系统,一个是图像分配系统。
远程图像传输系统把外场的监控图像通过光纤通信网传输到监控中心。远程图像传输系统可以采用点对点拓扑结构,也可以采用总线式(或者称为节点式)拓扑结构。远程传输的信号形态可以是数字压缩视频流或者非压缩数字视频流。
图像分配系统是把进入监控中心的图像信号根据系统的总体要求馈送到不同的应用系统之中。对于视频交通事件检测器来说,图像分配系统需要把外场的每一路图像通过数字编码通过网络接入视频交通事件检测器的输入端。

视频交通事件检测器
视频交通事件检测器是整个系统的核心设备,它采用一台19吋1U定制工业级服务器,操作系统采用嵌入式Linux以使系统能够从根本上提供抗计算机病毒侵扰的能力;视频交通事件检测器的处理软件是哈工大交通研发的“交通流交通事故视频检测软件”,该软件对数字图像进行处理和分析并从中检测交通事件,并对交通事件进行报警、事件过程录像、图像存储等,同时能够检测交通流参数。

数据服务器
视频事件检测数据服务器设置在监控中心,主要作为数据库服务器使用,用来存储交通事件图像记录、交通流参数的统计数据等。
当系统所需要的数据存储量很大时,建议在总体上采用磁盘阵列。具体要求需要根据系统的应用需求确定。

以太网交换机
以太网交换机为视频事件检测分析仪和视频事件检测服务器以及其他应用设备提供互联。
需要特别注意的是:视频图像分析的性能与接入的视频信号的流畅性密切相关,要保证所传输的视频不丢帧。因此,需要根据系统处理的视频信号数量仔细地进行传输系统的设计,所选择的交换机应是全千兆交换机,且其背板带宽应支持这种应用,最好具有端口映像功能。

客户端
管理客户端的主要任务是对视频交通事件检测器进行管理。主要包括:
1、与视频交通事件检测器通讯
2、视频交通事件检测器工作参数设置
3、视频交通事件检测器工作状态监测
4、查询、导出视频交通事件检测器上存储的交通事件录像和交通流参数,根据设置将这些信息存储到视频交通事件数据服务器中
5、响应视频交通事件检测器的报警信息,并对报警信息进行处理
6、系统权限设置与操作日志管理


系统功能

(1)交通事件检测功能:可以监测停车、拥堵、行人、事故、逆行、抛撒物等,并且在多种事件并发情况下,能够根据优先级的设置分级处理和报警,防止对同一事件重复报警。
(2)交通流参数检测及统计功能:可以监测交通流量、平均速度、时间占有率、车头时距、车辆长度分类等交通流参数。
(3)交通事件报警功能:当发生交通事件时,可以按照预定的策略及时报警。
(4)交通流参数异常报警:当交通流参数超出预定限值时,发出报警信息。
(5)交通事件录像存储:可以通过客户端把存储在视频交通事件检测器上的交通事件录像通过网络或者其他方式存储到视频事件数据服务器中的数据库中。
(6)交通事件自动录像功能:当视频交通事件检测器监测到交通事件时,可以根据用户的预先设置自动记录在交通事件发生那一时刻之前和之后各一段时间的连续图像,并把图像存储在设备中。
(7)设备自检以及异常报警:设备能够监测自身的工作状态,包括网络通信状态、视频输入状态、图像丢失与恢复信息等等。当工作状态出现异常时,视频交通事件检测器能够向客户端管理软件发出报警信息。
(8)工作参数设置:系统可以通过客户端设置视频交通事件检测器的工作参数。
(9)报警信息的响应与处理:当检测到交通事件并且符合设定的报警条件时,可通过客户端发出报警信号,并在屏幕上显示报警信息(在地图模式下,某个摄像机的图标闪烁;在虚拟大屏模式下,发生事件报警的那路图像在屏幕上以另外的叠加颜色闪烁)。
(10)人工录像:在系统管理软件的平台上,可以选择任意一路摄像机的图像进行人工录像,人工录像的时间可以手工控制。
(11)交通事件查询与回放:可以通过客户端按时间、摄像机编号、事件类型等条件对交通事件录像记录进行查询,然后可以选择关心的记录进行事件回放。
(12)日志管理与远程维护:可以通过日志察看管理人员的操作以及处理过程。
需要注意的是,在系统总体设计时需要考虑摄像机的安装位置对系统性能的影响,以及前面提到的以太网交换机的设计选型考虑。


特别声明:本文所描述的系统方案以及相关的功能参数仅供客户在实际应用系统设计中的对设备使用方式的理解和参考。用户不应将其理解为规制性的设计。本公司有权对所述内容进行修改并恕不特别通知和提醒。如客户有具体的需求,可以与本公司联系,以获得详细的解释和支持。
